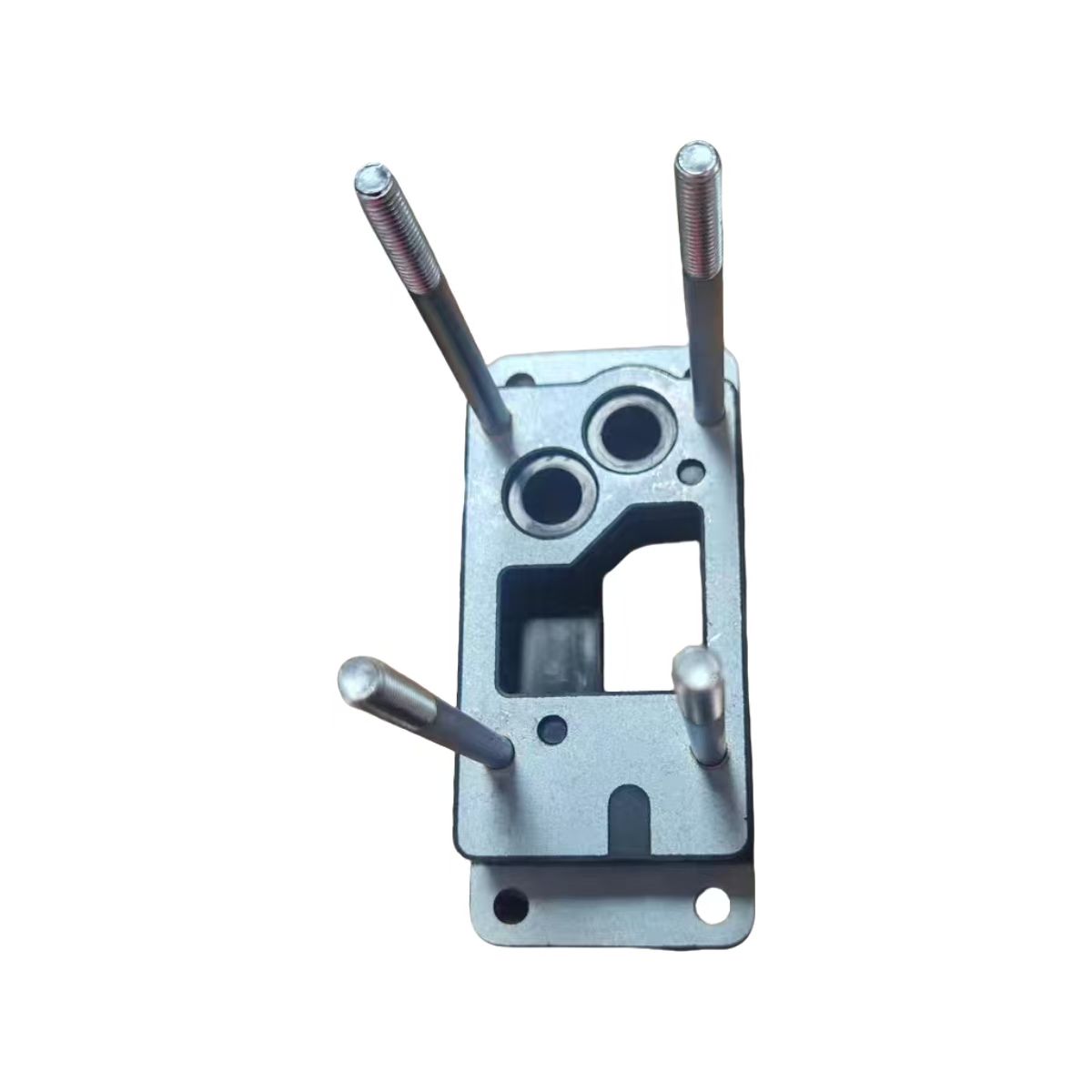

صفحه میرایی کندکننده هیدرولیک FAST برای کامیون Shacman

صفحه میرایی کندکننده هیدرولیک FAST برای کامیون Shacman یک قطعه محافظ و نصب شده توسط Skyond است که در کارخانه ما در چین تولید شده است. این صفحه میرایی برای شیر کنترل تناسبی پنوماتیک در سیستم‌های کندکننده هیدرولیک FAST که معمولاً در کامیون‌های سنگین Shacman از جمله سری X5000، X6000 و M3000S و همچنین سایر برندهای مجهز به کندکننده‌های FAST مانند Sinotruk HOWO، Yutong و Yaxing یافت می‌شود، طراحی شده است. صفحه میرایی ریتاردر مستقیماً بر روی مجموعه بدنه شیر کنترل نصب می شود و شیر متناسبی را که فشار هوای ورودی به مخزن روغن کندکننده را تنظیم می کند، محکم می کند. این کنترل فشار، جریان روغن را به داخل محفظه کار تعیین می کند، که به نوبه خود گشتاور ترمز را کنترل می کند. یک صفحه میرایی فرسوده یا مفقود اجازه می دهد تا لرزش بیش از حد به سوپاپ دقیق برسد که منجر به ترمز نامنظم، درگیر شدن با تاخیر یا خرابی کامل سوپاپ می شود. جایگزینی آن با صفحه میرایی Retarder باعث بازیابی عملکرد پایدار سوپاپ و نیروی هیدرولیک ثابت برای کاهش سرعت خودرو ایمن تر می شود.

مزایای محصول

شیر تناسبی را در برابر لرزش ایمن می کند.

صفحه میرایی کندکننده هیدرولیک FAST برای کامیون Shacman، شیر متناسب الکترومغناطیسی را محکم به بدنه شیر کندکننده نگه می دارد. این از حرکت سوپاپ یا اعوجاج سیگنال ناشی از لرزش جاده و جهش خودرو جلوگیری می‌کند و اطمینان می‌دهد که کندکننده به طور مداوم به دستورات راننده پاسخ می‌دهد.

عمر سرویس قطعات را افزایش می دهد.

صفحه میرایی با جذب انرژی شوک و ارتعاش قبل از رسیدن به شیر متناسب، سایش اجزای داخلی شیر مانند قرقره، فنرها و شیر برقی را کاهش می دهد. این به معنی فواصل سرویس طولانی تر و تعویض سوپاپ کمتر در طول عمر خودرو است.

ساخت کامپوزیت فلز-لاستیک.

صفحه فولادی نصب سفت و سخت و موقعیت دقیق سوپاپ را فراهم می کند، در حالی که لایه لاستیکی چسباننده لرزش فرکانس بالا را جذب می کند. این طراحی یکپارچه نیاز به براکت‌های نصب جداگانه و جداکننده‌ها را از بین می‌برد، مونتاژ شیر را ساده می‌کند و نقاط شکست احتمالی را کاهش می‌دهد.

مزایای ترمز اصلی کندگیر را حفظ می کند.

یک سوپاپ تناسبی پایدار به عقب‌گیر اجازه می‌دهد تا پتانسیل ترمز کامل خود را بدون سایش کاهش دهد، عملکرد ثابتی را بدون محو شدن حرارتی، و کاهش فشار روی ترمزهای سرویس و لاستیک‌ها ارائه دهد. برای اپراتورهای ناوگان، این به معنای کاهش هزینه های تعمیر و نگهداری و بهبود مصرف سوخت است.

جایگزینی مستقیم OEM.

سوراخ های نصب، ضخامت صفحه و ابعاد کلی با مشخصات تجهیزات اصلی مطابقت دارد. نصب به هیچ تغییری در بدنه شیر یا اجزای اطراف آن نیاز ندارد.

مشخصات کلیدی

نقش دمپینگ چیست؟

صفحه میرایی کندکننده هیدرولیک FAST برای کامیون Shacman سه عملکرد اساسی را در سیستم کنترل کندگیر انجام می دهد:

نصب ایمن صفحه، شیر متناسب الکترومغناطیسی را محکم به بدنه شیر کندکننده می‌پیچد. این تثبیت مکانیکی از جابجایی یا شل شدن سوپاپ تحت ارتعاش خودرو جلوگیری می کند و تراز دقیق بین شیر و اتصالات پنوماتیک و الکتریکی آن را حفظ می کند.

میرایی ارتعاش.لایه لاستیکی یکپارچه انرژی شوک و ارتعاش را از جاده و پیشرانه جذب و دفع می کند. بدون این میرایی، ارتعاش مستقیماً به اجزای داخلی سوپاپ، قرقره، فنرها و شیر برقی منتقل می شود و باعث سایش زودرس، پاسخ نامنظم یا خرابی کامل می شود.

حفاظت از یکپارچگی سیگنالبا جداسازی شیر از ارتعاش، صفحه میرایی Retarder از رسیدن سیگنال های غلط یا اعوجاج سیگنال به واحد کنترل الکترونیکی جلوگیری می کند. شیر تناسبی به سیگنال های الکتریکی دقیق از ECU برای تنظیم فشار هوا متکی است. جهش تماسی یا اتصالات متناوب ناشی از لرزش می تواند باعث شود ECU موقعیت سوپاپ را اشتباه تفسیر کند و منجر به اعمال نادرست گشتاور ترمز شود.

برای راننده، این به معنای پاسخ ترمز خطی و قابل پیش بینی در تمام حالت های عملیاتی کندکننده از عملکرد فرود با سرعت ثابت تا حالت های ترمز کاملاً درگیر است.

درباره ساخت محصول

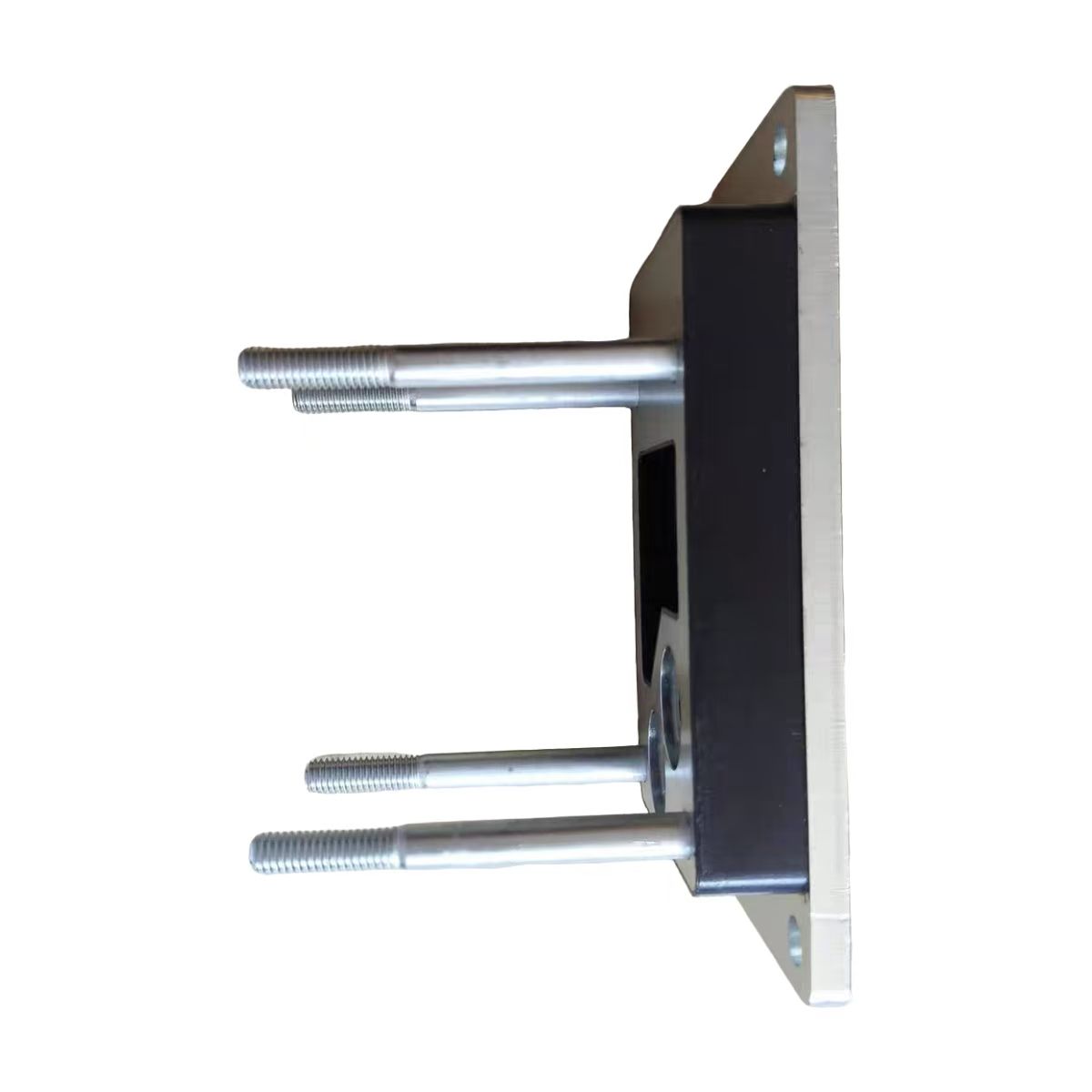

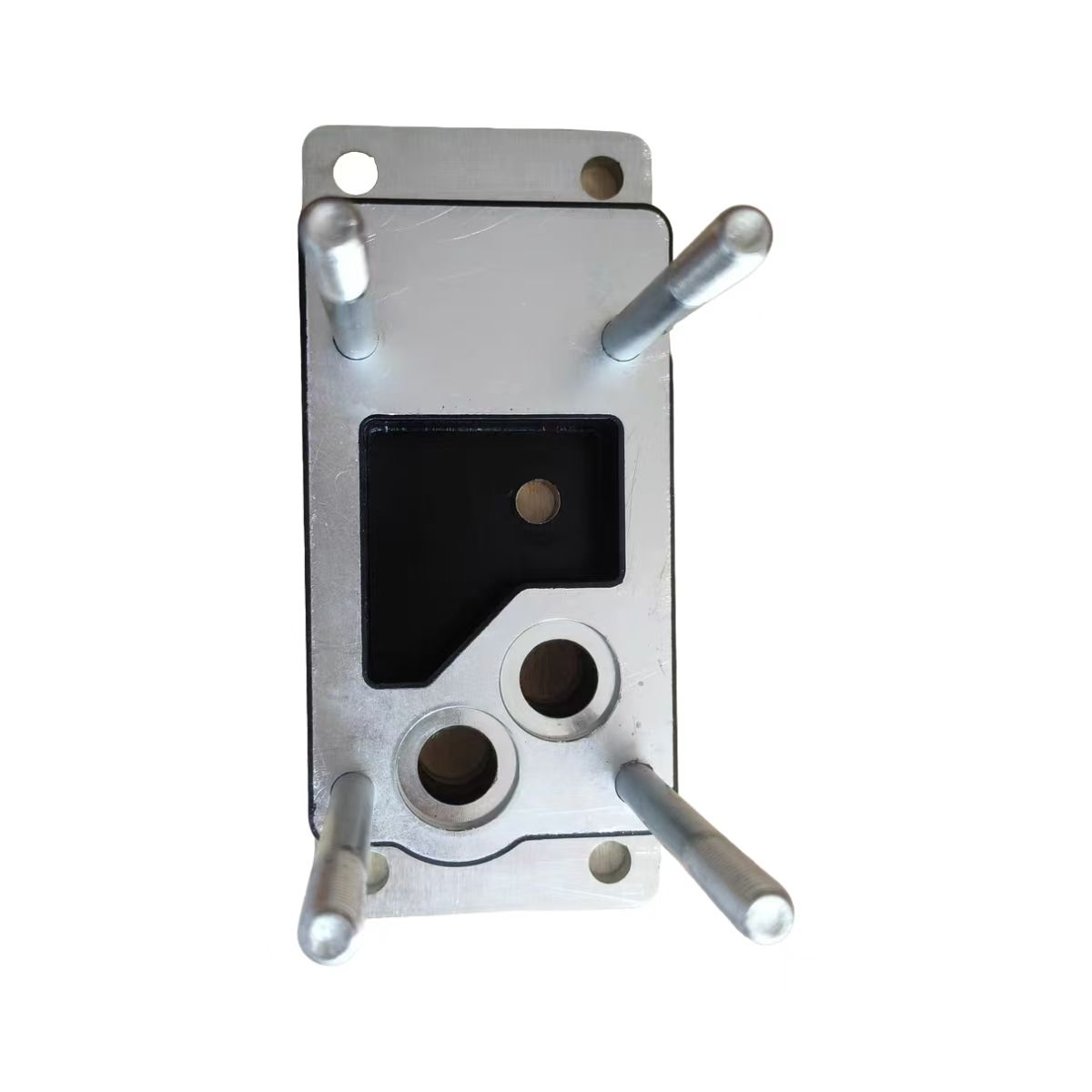

این صفحه میرایی کندکننده دارای ساختار ترکیبی است: یک صفحه فولاد کربنی Q235 که به یک لایه میرایی لاستیکی متصل شده است.

ورق کربن استیل Q235.این فولاد درجه ساختاری استحکام لازم برای نصب ایمن شیر متناسب را فراهم می کند. در برابر خمش و تغییر شکل تحت نیروهای گیره پیچ های نصب و بارهای ارتعاشی از وسیله نقلیه مقاومت می کند. صفحه فولادی جهت گیری دقیق شیر را نسبت به بدنه شیر حفظ می کند و اطمینان می دهد که اتصالات پنوماتیک و الکتریکی در یک راستا باقی می مانند.

لایه میرایی لاستیکی.لایه الاستومری انرژی ارتعاشی با فرکانس بالا را جذب می کند و آن را به گرما تبدیل می کند که از طریق صفحه پخش می شود. این ترکیب لاستیکی برای حفظ خواص میرایی خود در محدوده دمایی که در کار کامیون های سنگین از شروع سرد در زمستان تا گرمای پایدار از سیستم کندگیر در طول فرودهای طولانی مدت با آن مواجه می شود، فرموله شده است.

مزیت طراحی کامپوزیتبا چسباندن فلز و لاستیک به یک واحد واحد، صفحه میرایی هم نصب ساختاری و هم جداسازی لرزش را در یک جزء فشرده فراهم می کند. این امر نیاز به براکت‌های نصب جداگانه و جداکننده‌های لاستیکی را از بین می‌برد، مونتاژ شیر را ساده می‌کند و نقاط شکست احتمالی را کاهش می‌دهد.

مدل‌های کندکننده سازگار و برنامه‌های خودرو

صفحه میرایی کندکننده هیدرولیک FAST برای کامیون Shacman با طیف کاملی از مدل های کندکننده هیدرولیک FAST سازگار است:

1. FH400B (اتصال سری). نصب شده در خط انتقال، مناسب برای وسایل نقلیه که در آن فضا اجازه نصب سری را می دهد.

2. FH240B. یک مدل اتصال سری فشرده برای کاربردهای اسب بخار کمتر.

3. FHB320B (اتصال موازی). در کنار گیربکس نصب می‌شود و رابط پرتاب برق (PTO) را حفظ می‌کند.

4. FHB400B. مدل اتصال موازی با ظرفیت بالاتر.

این مدل‌های کندکننده در کارخانه یا در نمایندگی نصب می‌شوند:

1. Shacman X5000، X6000، M3000S، و سایر کامیون‌های سنگین Shacman

2. سری Sinotruk HOWO

3. اتوبوس‌ها و اتوبوس‌های یوتونگ و یاکسینگ

4. سایر مارک‌های خودروهای تجاری که از کندکننده‌های FAST استفاده می‌کنند

برای کارگاه ها و اپراتورهای ناوگان، Retarder Damping Plate یک SKU واحد ارائه می دهد که مدل های عقب انداز و کاربردهای خودروی متعدد را پوشش می دهد و مدیریت موجودی را ساده می کند.

نصب و نگهداری

تعویض صفحه میرایی ریتاردر نیازمند توجه به جزئیات است:

نصب حرفه ای توصیه می شود

کار شامل جداسازی بدنه شیر کنترل کندکننده است. ما توصیه می کنیم که یک تکنسین با تجربه سرویس عقب انداز FAST تعویض را انجام دهد.

مشخصات گشتاور

پیچ های نصب باید با استفاده از یک آچار گشتاور به گشتاور مشخص شده سفت شوند. سفت شدن بیش از حد می تواند به بدنه شیر یا صفحه میرایی آسیب برساند. سفت شدن کم باعث حرکت و لرزش می شود.

اجزای مرتبط را بررسی کنید

با برداشتن سوپاپ، خود شیر تناسبی را برای آسیب بررسی کنید. مهر و موم O-ring را از نظر سختی، ترک یا تغییر شکل بررسی کنید و در صورت لزوم تعویض کنید.

تست عملکرد پس از نصب

پس از مونتاژ مجدد، ریتاردر را در تمام حالت‌های عملیاتی سرعت ثابت و هر مرحله ترمز تست کنید تا نیروی ترمز طبیعی و عدم نشت هوا یا روغن را تأیید کنید.

اکثر نصب ها را می توان در کمتر از یک ساعت توسط یک تکنسین مجرب تکمیل کرد.

Skyond چگونه کیفیت را کنترل و آزمایش می کند؟

هر صفحه میرایی کندکننده هیدرولیک FAST برای کامیون Shacman ارائه شده توسط Skyond قبل از ارسال بازرسی می شود:

تایید ابعادیمحل سوراخ نصب صفحه، ضخامت، و ابعاد کلی با مشخصات OEM بررسی می شود تا از نصب صحیح اطمینان حاصل شود.

یکپارچگی باند لاستیکی لایه لاستیکی برای اتصال مناسب به صفحه فولادی، بدون حفره یا جدایی بررسی می شود.

پرداخت سطح.صفحه فولادی از نظر وجود سوراخ، لبه های تیز یا خوردگی که می تواند بر نصب یا عمر مفید تأثیر بگذارد، بررسی می شود.

تست نمونه نمونه‌های تصادفی از هر دسته تحت آزمایش‌های تراکم و ارتعاش برای تأیید عملکرد میرایی قرار می‌گیرند.

ساخت پیشرفته در Skyond

Skyond دارای یک مرکز تولید مدرن مجهز به ماشین آلات دقیق و خطوط تولید خودکار است. کارخانه ما قادر به تولید صفحه میرایی کندکننده هیدرولیک FAST برای کامیون Shacman و سایر اجزای دقیق با استانداردهای کیفیت سازگار است.

ماشینکاری CNC دقیق تجهیزات CNC ما برش و شکل دادن به اجزای فلزی را با مشخصات دقیق انجام می دهد. برای صفحه میرایی، این محل سوراخ‌های نصب دقیق، ضخامت صفحه ثابت و اتصال مناسب به بدنه شیر را تضمین می‌کند. دقت ابعادی به طور مستقیم بر سهولت نصب و توانایی صفحه برای حفظ تراز دریچه تحت ارتعاش تأثیر می گذارد.

مونتاژ خودکار و کنترل کیفیت. فرآیندهای خودکار خطای انسانی را کاهش می دهد و کیفیت ساخت ثابت را در طول دوره های تولید تضمین می کند. هر دسته در چندین مرحله، از تأیید مواد اولیه تا آزمایش محصول نهایی، تحت بازرسی قرار می گیرد.

خط اتصال لاستیکی اختصاصی. لایه میرایی لاستیکی با استفاده از فرآیندهای کنترل شده که چسبندگی مناسب را بدون حفره یا لایه لایه شدن تضمین می کند به صفحه فولادی متصل می شود. این یکپارچگی اتصال برای عملکرد میرایی ارتعاش صفحه در طول عمر مفید آن بسیار مهم است.

تجهیزات تست. ابزارهای اندازه گیری با دقت بالا و تسترهای الکتریکی عملکرد محصول را در شرایط عملیاتی شبیه سازی شده تأیید می کنند. نمونه‌های تصادفی از هر دسته تحت آزمایش‌های تراکم و ارتعاش قرار می‌گیرند تا ویژگی‌های میرایی مطابق با مشخصات باشد.

ظرفیت تولید. تسهیلات ما از تولید در مقیاس بزرگ برای برآورده کردن سفارشات عمده و در عین حال کیفیت ثابت پشتیبانی می کند. برای اپراتورهای ناوگان و شرکت‌های بازرگانی که به محموله‌های حجمی نیاز دارند، می‌توانیم تولید را بر این اساس مقیاس کنیم.

تحویل جهانی و لجستیک

Skyond به روسیه، آسیای مرکزی، آسیای جنوب شرقی، آفریقا، آمریکای جنوبی و سایر مناطق صادرات دارد. تیم تدارکات ما انجام می دهد:

1. بارگیری کانتینر با ایمن سازی مناسب برای جلوگیری از آسیب حین حمل و نقل

2. اسناد گمرکی برای ترخیص راحت

3. مسیریابی به بنادر اصلی برای حمل و نقل بین‌المللی کارآمد

اکثر سفارشات عادی برای صفحه میرایی کندکننده هیدرولیک FAST برای کامیون شاکمن ظرف 7 تا 45 روز پس از تأیید پرداخت ارسال می شود. برای مشتریانی که نیازهای منظم دارند، می‌توانیم محموله‌های برنامه‌ریزی شده را ترتیب دهیم یا موجودی را در انبارهای حمل و نقل برای تحویل سریع‌تر نگهداری کنیم.

سوالات متداول

Q1: کدام شماره قطعه با این صفحه میرایی مطابقت دارد؟

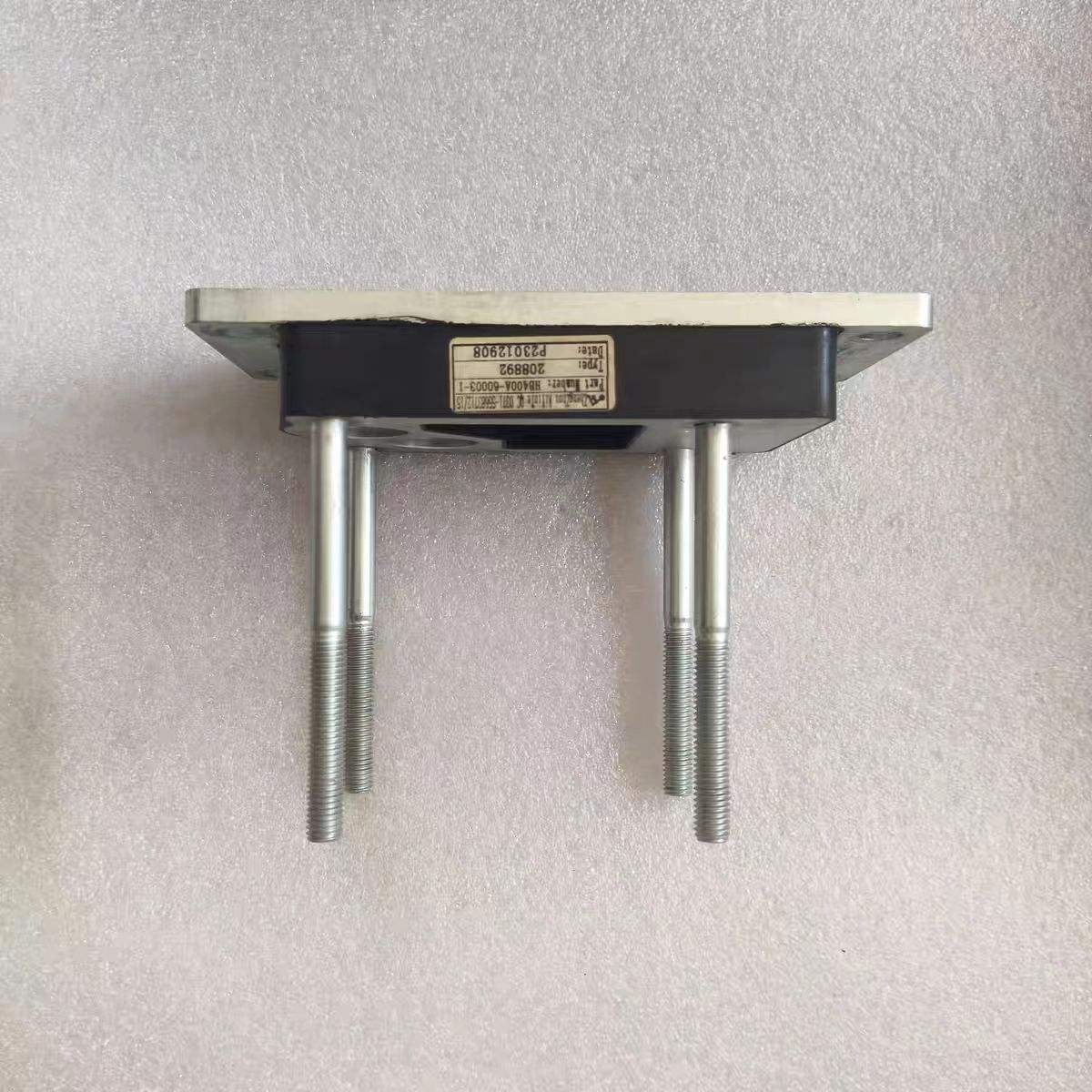

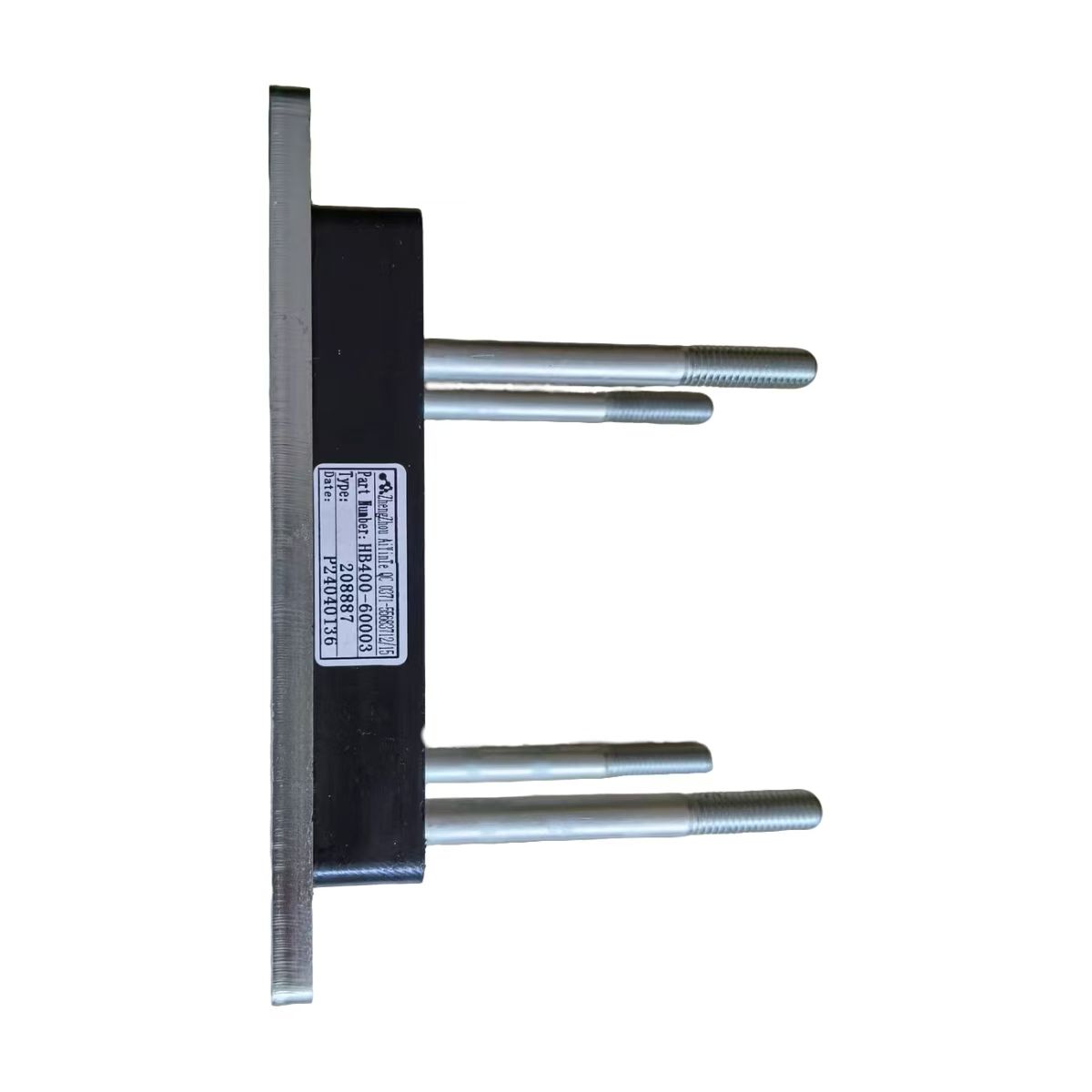

صفحه میرایی به صورت HB400-60003 و HB400-60002 موجود است. مجموعه کامل شیر متناسب با صفحه میرایی HB400-60001 است.

Q2: چگونه تأیید کنم که این صفحه میرایی متناسب با کامیون من است؟

مدل کندگیر را روی پلاک شناسایی روی بدنه ریتاردر بررسی کنید. مدل های سازگار عبارتند از FH400B، FH240B، FHB320B و FHB400B. همچنین، VIN وسیله نقلیه خود را برای تطبیق دقیق در کاتالوگ قطعات الکترونیکی FAST یا Shacman در اختیار تامین کننده خود قرار دهید.

Q3: چه چیزی را باید به همراه صفحه میرایی تعویض کنم؟

شیر تناسبی را از نظر آسیب بررسی کنید. مهر و موم O-ring را از نظر پیری یا سایش بررسی کنید و در صورت لزوم آن را تعویض کنید.

Q4: آیا می توانم این را خودم نصب کنم؟

کار شامل بدنه شیر کنترل کندکننده است. ما نصب را توسط یک تکنسین با تجربه خدمات کندکننده FAST توصیه می کنیم تا از تست صحیح گشتاور و عملکرد اطمینان حاصل شود.
